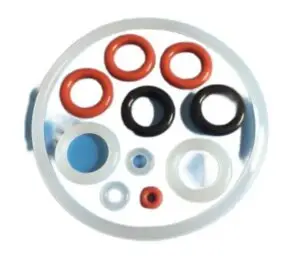

FFKM О-кольцо
FFKM (Perfluoroelastomer) – это высокопроизводительный эластомер, характеризующийся исключительной устойчивостью к экстремальным температурам (выше 300 ° C), агрессивным химическим веществам и воздействию плазмы, благодаря своей полностью фторированной молекулярной структуре.
Таблица содержания
- Свойства материала FFKM
- Расчет размера O-RING
- Диапазон рабочих температур
- Химическая устойчивость
- О-кольца смазки
- Цвет O-кольца
- Типичные приложения
Свойства материала FFKM
СвойствоТипичное значениеДиапазон температурот -25°C до +327°C (кратковременно до 330°C)Прочность на растяжение15 МПаУдлинение при разрыве200%Компрессионная усадка(72 ч при 200°C)20%Термическая стабильностьОтличная (без разложения ниже 300°C)
Диапазон рабочих температур
Диапазон температур: -20°C до 320°C
Химическая устойчивость
| Химическое вещество | Степень устойчивости | Примечания |
| Серная кислота (98%) | Отличная | Полное погружение до 200°C |
| Соляная кислота (37%) | Отличная | Отсутствие набухания даже при высоких температурах |
| Плавиковая кислота (48%) | Отличная | Превосходит большинство эластомеров |
| Гидроксид натрия (50%) | Отличная | Устойчива к сильным щелочам |
| Хлор (газ) | Отличная | Проблем с проникновением нет |
| Ацетон | Отличная | Минимальное набухание |
| Метанол/Этанол | Отличная | Химического воздействия не наблюдается |
| Пероксид водорода (30%) | Хорошая | Избегать длительного воздействия >100°C |
| Аммиак (безводный) | Хорошая | Только умеренные концентрации |
| Бензол | Хорошая | Только кратковременное воздействие |
| Дизель/Керосин | Отличная | Деградации не наблюдается |
| Газы плазменного травления | Отличная | Критически важны для полупроводникового оборудования |
Расчет размера O-RING
Выбор О-кольцев в первую очередь зависит от коэффициента сжатия, поскольку он напрямую влияет на герметические характеристики, долговечность.
Формула коэффициента сжатия
Коэффициент сжатия (C) уплотнительного кольца (O-ринга) рассчитывается по следующей формуле:
C = (CS − Gd) / CS × 100%
Где:
CS – Диаметр поперечного сечения O-ринга (мм или дюймы)
Gd – Глубина канавки (мм или дюймы)
Рекомендуемые значения коэффициента сжатия
| Тип применения | Рекомендуемый коэффициент сжатия |
|---|---|
| Статические уплотнения | 15% – 30% |
| Динамические уплотнения | 10% – 20% |
| Уплотнения для высокого давления | 20% – 30% |
О - образная смазка
Поверхностные покрытия наносятся на O-rings для улучшения их характеристик в сложных условиях эксплуатации. Основные цели:
Снижение трения: Уменьшение усилия при монтаже.
Химическая стойкость: Защита от агрессивных сред (кислот, растворителей, топлива).
Материалы покрытий
| Материал покрытия | Ключевые свойства | Цвет |
|---|---|---|
| PTFE (Политетрафторэтилен) | – Сверхнизкий коэффициент трения (μ ≈ 0,05–0,1) – Химическая инертность – Диапазон температур: -60°C до +260°C | Светло-белый |
| Смазка FP (на основе PFPE) | – Низкое трение – Предотвращение перекручивания O-rings – Совместимость с требованиями чистоты – Не влияет на механические свойства резины | Прозрачный |
| Дисульфид молибдена (MoS₂) | – Низкое трение – Антизадирные свойства | Тёмно-серый |
Цвет O-кольца
Можно выбрать разные цвета, чтобы их было легче распознать.
Чёрный
Синий
Пурпурный
Типичные приложения
Полупроводниковая промышленность
Фармацевтические системы
Химическая обработка
Нефтегазовая промышленность
Спасибо, что свяжитесь с нами, чтобы обсудить ваши требования относительно О-кольцев. Мы готовы помочь Вам быстрой и надежной поддержкой.
